正式的液压传动系统图，除系统本身以外，还应包括：

1.液压泵的性能——型号、流量、压力、功率及转速，如为变量液压泵，还应有调整范围；

2.执行元件的性能——转速或往复运动速度、最大转矩或牵引力、压力、工作行程、功率等；

3.所以液压元件及辅助装置的型号与性能；

4.管道规格；

5.操作说明及自动联锁关系等。

注意：在系统图中没有具体的安装尺寸，但各元件的方向、位置，最好与实际的装配图相一致。

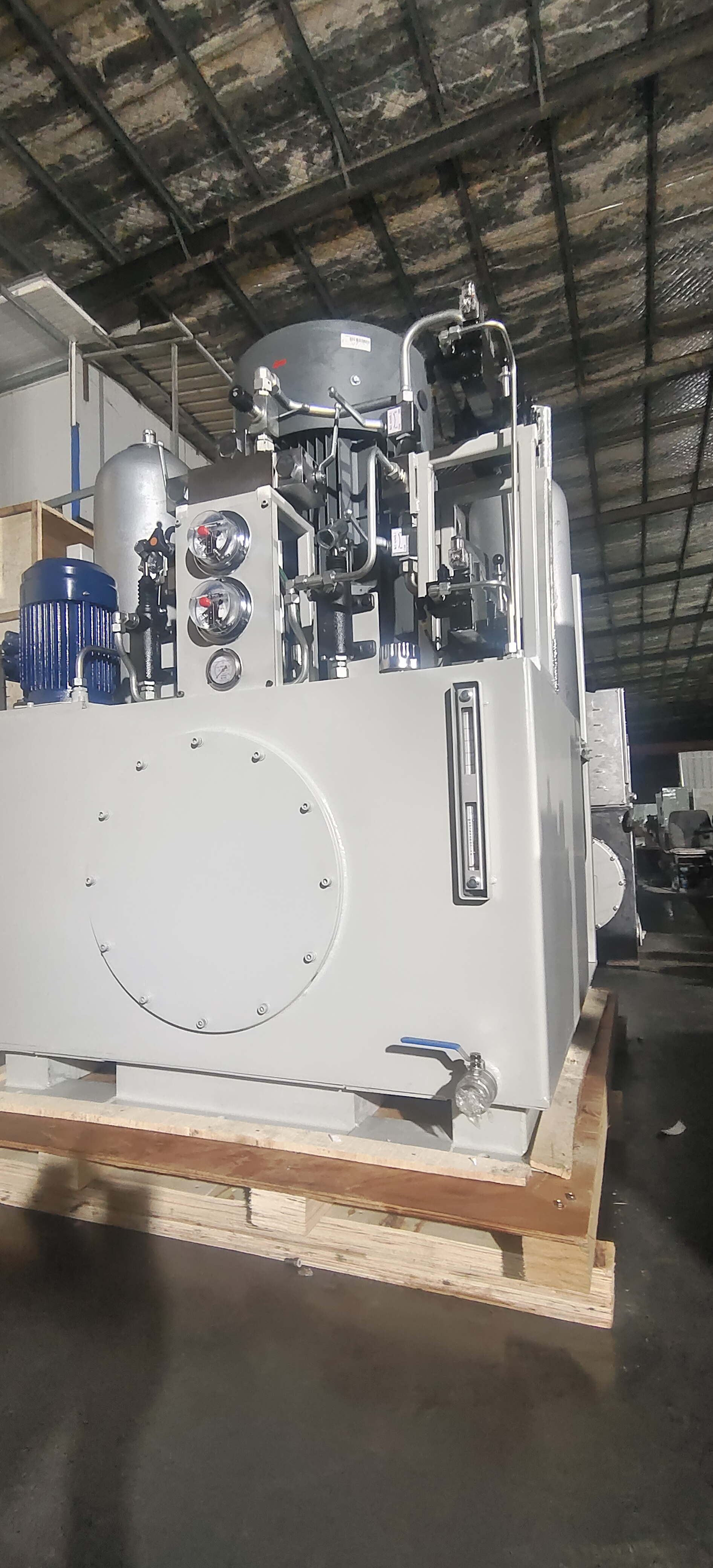

液压传动系统图确定之后，即可绘制液压传动系统装配图，即正式的安装施工图。在图中应认真考虑到安装、使用、调整和检修方便，管道应该最短，互相有油路联系的液压元件应该尽量靠近，管路转弯次数以及管接头的数目也应该尽量减少。
