液压油缸的设计原则和步骤

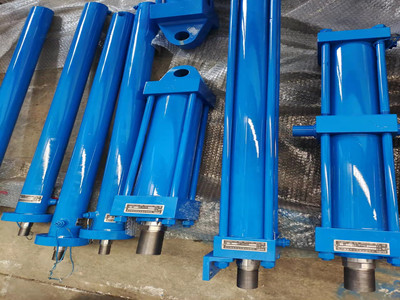

一、液压缸的设计原则

1)保证液压缸的输出(包括推力、拉力或扭矩)、速度和行程。

2)保证液压缸各部分有足够的强度、刚度和耐久性。

3)在保证以上两个条件的前提下，尽量减小液压缸的整体尺寸和重量。

4)在保证液压缸性能的前提下，尽量减少零件数量，简化结构。

5)密封件的选择应合理，保证性能可靠、泄漏少、摩擦小、寿命长、更换方便。

6)根据液压缸的工作条件和具体情况，设置适当的缓冲、防尘和排气装置。

7)尽量避免液压缸承受横向载荷，而活塞杆承受工作时的拉力，以免纵向弯曲。

8)液压缸的安装形式和活塞杆头部与外载荷的连接形式应合理，活塞杆伸出后的安装长度应尽可能减小，以避免“强度异常”现象，增加液压缸的稳定性。

9)各部分的结构形式和尺寸应尽量采用标准形式和尺寸系列，并尽量选用标准件。

10)成本低，制造容易，维护方便。

二、设计步骤

不同类型和结构的液压缸有不同的设计内容。由于参数之间的内在关系，液压缸的设计步骤没有硬性规定。一般情况下，要根据自己掌握的各种信息和条件，灵活选择设计程序和步骤，反复推敲、检查，直到符合设计原则，获得满意的结果。一般设计工作可参考以下步骤:

1)根据设计依据，对液压缸进行受力分析，选择液压缸的类型、各部分的结构形式和安装方式。冶金液压缸

2)根据工作载荷、重力、摩擦力和惯性力，确定液压缸在各冲程阶段的载荷变化规律及相关技术数据。

3)根据工作载荷和选定的额定(工作)压力，确定活塞的端面面积，计算活塞直径(即缸膛直径)和气缸外径。

4)根据气缸直径与运动速度的比值或工作载荷和材料的许用应力来确定活塞杆的直径。

5)根据移动速度、工作输出和活塞直径确定液压泵的压力和流量。

6)选择气缸盖的结构形式，计算厚度和强度。

7)计算并校核结构强度和刚度。

8)设计导向、密封、防尘、排气和缓冲装置。

9)审批所有设计和计算资料，并进行修改和补充。

10)绘制装配图和零件图，并准备技术文件。

总之，液压缸的设计内容不是一成不变的，可以根据具体情况省略或增加一些内容。在设计过程中，可能需要进行反复修改，以获得正确合理的设计结果。
