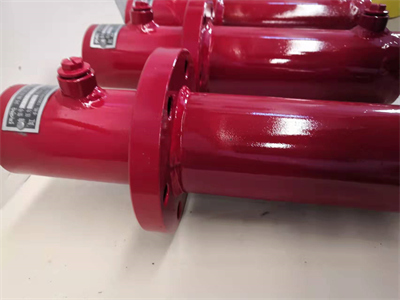

单活塞杆液压油缸

(1)单活塞杆液压缸这种液压缸只有活塞一侧有活塞杆，活塞两侧的有效作用面积不相等。活塞杆直径越大，活塞两侧的有效作用面积之差越大。在供油压力相等的情况下，无活塞杆一侧产生的推力大于有活塞杆一侧产生的推力。在流量相等的情况下，无活塞杆侧的压力油引起的活塞杆伸出速度比有活塞杆侧的压力油引起的活塞杆缩回速度慢。

注意:由于活塞杆伸出时能产生较大的推力，回位时运动速度快，非常适用于一个方向承受载荷，空载快速回位的场合。活塞杆越粗，推力和拉力、慢速和快速的差别越大。采用单活塞杆液压缸实现液压刨床工作台的慢速工作和快速返回。

(2)双活塞杆液压缸这种液压缸在活塞的两侧都有活塞杆。当两个活塞杆的直径相同，供油压力和流量不变时，活塞的往复速度和作用力相等。由于有两根活塞杆，其刚性和稳定性更好。

注意:工作时占用的空间较大，其工作范围约为有效行程长度的3倍。这种液压缸主要用于磨床。

(3)单作用液压缸这种液压缸是一种简单的液压缸。它只能向活塞的一侧供给压力油来输出一个方向的作用力，而反方向的运动是根据外载荷力、弹簧力、柱塞杆或活塞杆的自重来完成的，即没有反方向的液压作用力。其优点是节省液压动力，简化油路。
